130 lúmenes/vatio y 150 lúmenes/vatio: Entender la eficiencia LED industrial de Campana y Proyectores (Reflectores)
Tabla de Contenidos

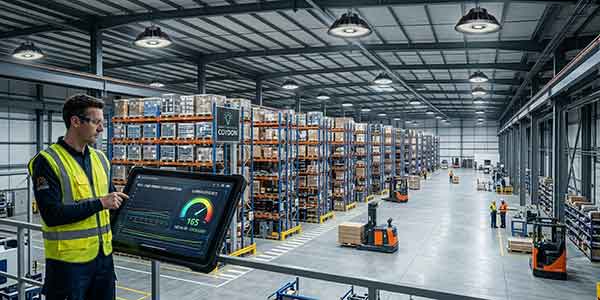

1: El desafío de la eficiencia lumínica LED industrial: por qué lm/W es más importante que nunca
1.1: El costo oculto detrás de las métricas de eficiencia lumínica engañosas
Existe un secreto poco conocido en la compra de LED industrial: los datos que la mayoría de los proveedores enumeran en las hojas de especificaciones a menudo solo se basan en el valor de salida bruto del chip LED obtenido en "pruebas en frío" de laboratorio, pero ignoran la salida de lúmenes real del sistema completo de la luminaria. Los datos aparentemente impresionantes del catálogo, una vez instalados en altura y puestos en uso real, suelen verse muy reducidos.
Dentro de la carcasa sellada de la luminaria, la eficiencia operativa disminuye drásticamente. La temperatura de unión alrededor de la placa de circuito aumenta rápidamente; los componentes ópticos de policarbonato bloquean parte del haz; el controlador interno, al funcionar, convierte la energía eléctrica en pérdidas de calor. Combinados estos factores, la salida de luz real se reduce drásticamente.
Estas métricas infladas provocan una iluminación insuficiente en el sitio, lo que genera problemas a los gerentes. Los estantes del almacén proyectan sombras intensas y la iluminancia de los pasillos abiertos tampoco alcanza el estándar mínimo. La luz tenue en el suelo obliga a los trabajadores a reducir la velocidad de operación y también trae riesgos de seguridad a los conductores de montacargas.
Remediar después significa tener que comprar luminarias adicionales fuera del presupuesto. Agregar nuevas luminarias no solo requiere pagar los costos del electricista por tender cableado adicional, sino también asumir los costos de mano de obra correspondientes. Además, debido al aumento de la potencia total conectada, el gasto mensual de electricidad también se disparará.
Las calificaciones falsas de eficiencia lumínica erosionarán continuamente sus ganancias operativas durante cinco años. Seguirá pagando por la energía eléctrica que no se convierte en iluminación efectiva a nivel del suelo. Por lo tanto, antes de tomar una decisión de compra por lotes, asegúrese de solicitar y verificar el informe de prueba LM-79.
1.2: 130 lm/W frente a 150 lm/W: Adaptar la eficiencia lumínica según el escenario de aplicación
Los altos parámetros sobre el papel ciertamente atraen la atención, pero el sitio industrial real a menudo no persigue únicamente los indicadores ópticos del catálogo. La aplicabilidad real en el taller de la fábrica depende completamente de las condiciones del sitio, y no de los simples valores nominales. Las pruebas de Coydon Lighting muestran que existen grandes diferencias en el enfoque de diseño entre las soluciones de iluminación interior y exterior.
Tomando como ejemplo un centro logístico interior, instalar Campana UFO de 150 lm/W ofrece un retorno de inversión extremadamente alto. Estas luminarias funcionan de forma continua 24/7 en un entorno relativamente limpio. Mejorar la eficiencia lumínica puede reducir significativamente la factura eléctrica, sin dañar la placa de circuito interna por sobrecalentamiento.
En comparación, los Proyectores (Reflectores) de exterior de servicio pesado enfrentan desafíos ambientales completamente diferentes. La humedad, las tormentas de polvo y las fuertes corrientes de sobretensión pueden provocar fácilmente la falla de los frágiles chips de controlador. Para lograr un verdadero grado de protección IP66, se debe adoptar una lente de PC más gruesa y una carcasa de fundición de aleación densa. Por supuesto, estas robustas estructuras de protección inevitablemente bloquean una cantidad mínima de luz.
Por lo tanto, para los Proyectores (Reflectores) de exterior, 130 lm/W es la opción ideal para lograr un equilibrio de rendimiento de ingeniería. Si se fuerza la mejora de la eficiencia lumínica de las luminarias de exterior a 150 lm/W, los fabricantes a menudo tienen que adelgazar la lente o simplificar el módulo de protección contra sobretensiones. Nunca sacrifique el rendimiento de protección estructural por una mejora mínima de la eficiencia energética.
El equipo de producción de Coydon se dedica a crear luminarias capaces de soportar las duras pruebas del sitio: las Campana se centran en la máxima eficiencia energética, mientras que los Proyectores (Reflectores) enfatizan una excelente solidez estructural. Este diseño equilibrado puede reducir eficazmente sus costos de reemplazo a largo plazo.
2: Principios físicos de la eficiencia lumínica: por qué Campana y Proyectores (Reflectores) son diferentes
2.1: Análisis de la eficiencia del sistema: controlador, óptica y pérdidas térmicas
¿Tiene curiosidad por saber por qué un chip con una clasificación nominal de 180 lm/W a menudo no alcanza este valor en aplicaciones reales? Los parámetros de especificación estándar solo reflejan parte de la situación; en operación real, la salida de luz sufre pérdidas en tres etapas físicas.
Primero, veamos el controlador. Convertir la corriente alterna de alto voltaje de entrada en corriente continua estable no es un proceso sin pérdidas. La eficiencia de una fuente de alimentación industrial de primera línea es de aproximadamente 92%, lo que significa que el 8% de la energía eléctrica se convierte directamente en calor residual, acumulándose dentro de la caja de la fuente. Las fuentes de alimentación baratas tienen pérdidas aún mayores, e incluso desperdician una gran cantidad de energía eléctrica antes de que el diodo emita luz.
En segundo lugar, la luz también sufre pérdidas al pasar por los componentes ópticos. El chip LED desnudo emite luz de forma desordenada en todas direcciones; para enfocar la luz hacia el área de trabajo, es necesario utilizar componentes ópticos secundarios. Sin embargo, incluso una lente de policarbonato (PC) de alta transmitancia o una cubierta de vidrio templado pierden entre un 3% y un 8% del flujo luminoso efectivo debido a la reflexión superficial.
El calor es el tercer factor restrictivo dentro de la carcasa metálica sellada. Al pasar la corriente, la temperatura de unión de los diodos en la placa de circuito aumenta rápidamente. Si el disipador de calor no tiene un buen rendimiento y no puede evacuar el calor del chip a tiempo, la temperatura de unión se mantendrá alta, provocando que la salida de luz del LED disminuya naturalmente entre un 5% y un 10%.
Considerando conjuntamente las pérdidas del controlador, las pérdidas ópticas y las pérdidas térmicas causadas por la temperatura de unión, un chip originalmente clasificado en 180 lm/W, después de convertirse en una luminaria terminada, su eficiencia lumínica real suele ser de solo 130 a 150 lm/W. Comprender estas pérdidas reales ayuda a los equipos de compras a evitar pagar primas innecesarias por una fe ciega en los datos sobre el papel.
2.2: Sellado en exterior y disipación de calor en interior: compensaciones en el diseño de ingeniería
Disipar el calor de los LED dentro de una luminaria de exterior completamente sellada no es tarea fácil. Las gruesas juntas de goma y los paneles de vidrio reforzado pueden bloquear eficazmente la lluvia, la humedad y la suciedad. Aunque estos diseños de sellado que cumplen con los estándares IP65 o IP66 pueden resistir el mal tiempo, también encierran el calor dentro de la luminaria. Debido a la falta de circulación de aire en el interior, la energía térmica generada por el funcionamiento prolongado no tiene por dónde disiparse.
Sin flujo de aire sobre la superficie de la placa de circuito, la conducción del calor depende completamente del propio material metálico. Las aletas de disipación de aluminio fundido macizo absorben lentamente el calor acumulado, lo que provoca que la temperatura de unión de los diodos en la placa de circuito se mantenga alta. Para proteger los componentes internos sensibles, se debe reducir la corriente de accionamiento, lo que limita el límite superior de la eficiencia lumínica de la luminaria a aproximadamente 130 lm/W.
La Campana UFO de interior sigue leyes termofísicas completamente diferentes. Debido a que opera en un ambiente de aire limpio de fábrica, la luminaria puede adoptar un diseño de fundición abierto con conductos de aire huecos. El aire caliente generado por la placa de circuito asciende rápidamente a través de las aberturas de ventilación en el centro del cuerpo de la lámpara, mientras que el aire frío cerca del suelo es aspirado automáticamente, formando así un "efecto chimenea".
Este flujo de aire vertical continuo puede expulsar directamente el calor de la placa de circuito al espacio interior. Una temperatura de unión más baja significa que los ingenieros de fábrica pueden aumentar de forma segura la potencia de accionamiento del chip. Gracias a este flujo de aire por convección pasiva, la eficiencia lumínica de la Campana puede alcanzar los 150 lm/W, sin necesidad de preocuparse por la falla prematura de los diodos o la deriva de color.
Los Proyectores (Reflectores) de exterior sacrifican parte de la eficiencia lumínica para lograr una resistencia climática integral y un grado de protección IP; mientras que la Campana renuncia a un diseño de sellado hermético para obtener el mejor efecto de disipación de calor por aire y una alta salida de lúmenes. Cada diseño de iluminación combina estrechamente la solución de gestión térmica con las necesidades del escenario de aplicación real.
3: Análisis a fondo de Campana LED UFO: rendimiento de referencia de 150 lm/W
3.1: Análisis técnico de la Campana de la serie Coydon KD-HBD
Para lograr y mantener una eficiencia lumínica real de 150 lm/W en el taller de una fábrica, no basta simplemente con montar diodos de alta eficiencia sobre una placa de circuito. La Campana de la serie Coydon KD-HBD está diseñada específicamente para satisfacer las necesidades reales de diversas instalaciones, y ofrece opciones de potencia de 100W, 150W, 200W y 240W. Al adaptar con precisión la potencia según la altura del techo, se puede garantizar una iluminación suficiente en el área de trabajo y evitar el desperdicio de energía en pasillos sin tránsito.
La fuente de luz central de las luminarias de esta serie utiliza chips LED OSRAM SMD 2835 soldados sobre una placa base metálica gruesa. Estos diodos de alto rendimiento pueden hacer frente con soltura a altas cargas térmicas, garantizando al mismo tiempo que la salida del sistema se mantenga estable en 150 lm/W. Con un índice de reproducción cromática superior a 80 (CRI > 80), los trabajadores de la línea de producción pueden inspeccionar claramente componentes mecánicos de precisión y distinguir los colores del cableado sin esfuerzo, reduciendo eficazmente la fatiga visual.
Las corrientes de irrupción al arrancar maquinaria pesada y las fluctuaciones de voltaje de la red eléctrica suelen provocar que las fuentes de alimentación de accionamiento de baja calidad se dañen rápidamente. Para evitar la falla prematura de la fuente de alimentación de accionamiento, la serie KD-HBD adopta un módulo de alimentación aislado de amplio voltaje (AC 90V-305V). La función de supresión de sobretensiones incorporada puede eliminar los picos de voltaje peligrosos antes de que la corriente original llegue a la zona de unión del diodo, garantizando así una salida de luz continua y estable durante largas jornadas de trabajo en fábrica.
La elección del ángulo de la lente depende completamente de la altura de instalación y el espaciado entre pasillos. Coydon ofrece tres opciones de lentes ópticas de 60°, 90° y 120° para la serie KD-HBD. El haz estrecho de 60° puede proyectar la luz verticalmente hacia estanterías de almacenamiento de gran altura, mientras que la lente de gran angular de 120° puede cubrir uniformemente amplios talleres de producción abiertos.
El polvo, la niebla de aceite suspendida y la humedad ambiental pueden dañar gradualmente las luminarias de interior sin protección. La serie KD-HBD utiliza una robusta carcasa de aleación de aluminio con grado de protección IP65, que resiste eficazmente las salpicaduras en el entorno del taller. Las gruesas aletas de disipación de calor de fundición a presión pueden evacuar rápidamente el calor de la zona de unión del diodo, garantizando que las luminarias mantengan siempre un rendimiento eficiente de 150 lm/W durante años de funcionamiento diario.
3.2: Optimización de la altura de instalación y mantenimiento de lúmenes
La altura del techo de las naves industriales suele estar entre 15 y 50 pies (aproximadamente 4,5 a 15 metros). El diseño de iluminación para este tipo de espacios altos y amplios requiere una planificación fotométrica rigurosa. Cambiar a Campana UFO con una eficiencia lumínica de hasta 150 lm/W cambia por completo la forma de calcular la distribución de las luminarias. Dado que se puede proyectar más flujo luminoso efectivo directamente hacia la superficie de trabajo, los ingenieros de diseño pueden reducir en gran medida el número total de luminarias mientras alcanzan fácilmente la iluminancia objetivo (pies-candela).
Reducir el número total de luminarias puede disminuir de inmediato los costos iniciales de compra de hardware. El equipo de instalación eléctrica no necesita tender demasiado cable de cobre pesado, se reduce el número de cajas de conexiones y conductos EMT a instalar, y también se acortan las horas de uso de las plataformas elevadoras de tijera. Tomando como ejemplo un proyecto típico de almacén de 50.000 pies cuadrados, reducir 20 puntos de iluminación puede disminuir significativamente los costos de los equipos principales y los gastos de mano de obra iniciales del contratista.
Reemplazar una Campana averiada suspendida a 40 pies de altura no solo interfiere con la línea de producción de la fábrica, sino que también consume una gran cantidad de fondos de mantenimiento. Si la salida de luz de los chips LED disminuye drásticamente después de dos años de funcionamiento diario a alta temperatura, los datos de alta eficiencia lumínica indicados en el catálogo pierden rápidamente su significado. Por lo tanto, la tasa de mantenimiento de lúmenes a largo plazo certificada es tan crucial como el valor nominal de lúmenes inicial.
Coydon exige que se proporcione un informe de certificación LM-80 que cubra un ciclo de prueba continuo de 6000 horas para cada lote de chips LED. Introducimos los datos brutos de la degradación lumínica del chip directamente en el modelo oficial de extrapolación matemática TM-21 para predecir la tasa de mantenimiento de lúmenes en aplicaciones reales. Gracias a la menor temperatura de funcionamiento de la placa de circuito, nuestra Campana aún puede mantener más del 90% de la salida de luz inicial después de más de 50.000 horas de funcionamiento.
Elegir una Campana certificada mediante cálculo TM-21 y con una eficiencia lumínica de 150 lm/W es una garantía sólida para la inversión a largo plazo en las instalaciones. Los administradores de la fábrica solo necesitan menos puntos de suspensión para cumplir con los requisitos de iluminancia a nivel del suelo, y pueden evitar el problema de la atenuación gradual del flujo luminoso causado por el uso diario prolongado.
4: Análisis a fondo de Proyectores (Reflectores) LED de grado industrial: estándar de 130 lm/W
4.1: Análisis técnico de las series Coydon KD-FLN y KD-FLM
Los equipos de iluminación de proyectores para exteriores de servicio pesado requieren una excelente capacidad de disipación de calor para hacer frente a operaciones continuas nocturnas prolongadas. La serie KD-FLN lanzada por Coydon está diseñada específicamente para cercas perimetrales y patios de almacenamiento, con un rango de potencia que abarca de 50W a 600W. Para proyectos de gran envergadura como iluminación de postes altos en puertos o estadios deportivos, hemos lanzado la serie KD-FLM de mayor potencia, que ofrece opciones de potencia de 750W a 1250W.
Estas dos series de Proyectores (Reflectores) utilizan encapsulados LED Lumileds SMD 3030 de alta salida como fuente de luz central. Los chips LED están montados directamente sobre una placa de circuito de base metálica gruesa, lo que garantiza que el calor se conduzca y disipe rápidamente. Con el respaldo de una fuente de alimentación de accionamiento de corriente constante, estas matrices LED pueden mantener una iluminancia estable a nivel del suelo incluso durante períodos prolongados de funcionamiento a alta temperatura.
El mal tiempo suele dañar rápidamente las luminarias de exterior de baja calidad. Por lo tanto, Coydon ha equipado las carcasas de aluminio de todas las series KD-FLN y KD-FLM con un estándar de protección IP66. Las gruesas juntas de sellado de goma de silicona sellan herméticamente las uniones de la carcasa, bloqueando eficazmente la lluvia intensa, la niebla salina y el polvo fino para que no penetren en los componentes electrónicos sensibles internos.
La proyección de luz en espacios de gran superficie requiere materiales de lente duraderos. Coydon combina aletas de disipación de calor de aluminio fundido a presión con lentes ópticas de policarbonato (PC) resistentes a los impactos. Estas lentes transparentes de PC no solo tienen una alta transmitancia de luz, sino que también pueden soportar una fuerte irradiación solar y no se amarillean con el uso prolongado. El diseño óptico de precisión permite a los ingenieros proyectar la luz con exactitud hacia las áreas que necesitan los operarios.
Ofrecemos una garantía de fábrica estándar de 5 años para toda la serie de productos KD-FLN y KD-FLM. Si en condiciones normales de funcionamiento en el sitio se produce una falla del controlador LED, del chip LED o del sellado de la carcasa, el servicio de garantía proporcionará el reemplazo directo de la luminaria.
4.2: El papel clave del diseño óptico multángulo y asimétrico en la iluminación de proyectores
La distribución simétrica de haz ancho a menudo desperdicia una gran cantidad de flujo luminoso bruto (lúmenes) en zonas irrelevantes fuera del área de iluminación. Para instalaciones estándar con poste de campo, Coydon ofrece opciones de configuración óptica flexible de 15° a 90° para la serie KD-FLN; mientras que para iluminación de postes altos que requiere proyección de haz estrecho a larga distancia, las opciones de haz de nuestra serie KD-FLM de servicio pesado pueden ser tan estrechas como 10°.
Las lentes ópticas asimétricas son esenciales para la iluminación de límites perimetrales y campos deportivos al aire libre. Este tipo de lente direccional especializada puede proyectar la luz hacia adelante hasta el área objetivo sin necesidad de inclinar la pesada carcasa de la luminaria. Mantener la luminaria instalada horizontalmente evita generar deslumbramiento que interfiera fuera del campo y también previene que la luz dispersa afecte propiedades vecinas.
Prestar atención únicamente a valores de eficiencia lumínica bruta como 150 lm/W en el catálogo de productos a menudo puede inducir a error a los ingenieros de proyecto. Las luminarias estándar de 150 lm/W no optimizadas dispersan la luz hacia el cielo nocturno, y solo una mínima parte de la luz puede proyectarse realmente hacia el área del suelo donde trabajan los técnicos en el sitio.
En comparación, las luminarias de 130 lm/W con diseño de distribución de luz preciso pueden dirigir la luz directamente a la superficie objetivo. Informes detallados de simulación fotométrica DIALux confirman que un control preciso del haz produce una mayor iluminancia efectiva (pies-candela o lux). En aplicaciones reales, una alta eficiencia de utilización óptica siempre supera a la simple alta eficiencia lumínica bruta del chip.
Un diseño de distribución de luz razonable permite a los ingenieros de instalaciones alcanzar los estándares de iluminancia especificados con un menor número de luminarias. Los operadores de plantas industriales pueden reducir el costo general del hardware y, al mismo tiempo, mejorar la uniformidad de iluminación en las áreas de trabajo críticas. Elegir una solución óptica multángulo y asimétrica precisa garantiza que la máxima iluminancia efectiva se entregue a las áreas que más la necesitan en el sitio industrial.
5: Estudio de caso real: cuantificar resultados y retorno de inversión (ROI)
5.1: Caso de proyecto 1: Renovación de Campana en almacén industrial (150W KD-HBD)
El informe de cálculo: Campana LED UFO de 150 vatios x 46 unidades (Proyecto 02)
Un concurrido centro logístico necesitaba mejorar la iluminancia del suelo entre estanterías altas. Coydon proporcionó a esta instalación Campana UFO KD-HBD de 150W, con una altura de instalación de 9 metros desde el suelo de concreto. Nuestro equipo de ingeniería seleccionó una lente óptica de 90 grados para proyectar con precisión el flujo luminoso hacia los estrechos pasillos de recogida, evitando que la luz se desperdiciara en los bordes superiores de las estanterías.
Antes de tender las líneas principales de energía eléctrica, el contratista verificó todos los valores de iluminancia objetivo utilizando el software DIALux. Los resultados de la simulación mostraron que la iluminancia promedio del suelo en el área de trabajo principal alcanzó los 310 lux (lux). La relación de uniformidad general calculada fotométricamente fue de 0,68, eliminando eficazmente las zonas de sombra entre las estanterías altas de palets y mejorando la claridad visual de los operadores de montacargas.
El personal de construcción en el sitio utilizó ganchos de anillo de acero pesado y cables de acero de seguridad para instalar directamente estas luminarias redondas de aluminio en las vigas de acero del techo. El medidor de energía eléctrica registró que el consumo total de electricidad de toda el área de almacenamiento de 2.500 metros cuadrados fue de 6,9 kilovatios. La densidad de potencia real en el sitio calculada a partir de esto fue de 2,7 vatios por metro cuadrado, cumpliendo con las normas estándar de iluminación para almacenes industriales de CIBSE.
Gracias a la selección inteligente de lentes, se pudo reducir el número de puntos de bajada de energía del techo (drop points) en la cuadrícula de instalación del edificio. En comparación con el diseño estándar, el equipo eléctrico prescindió de 8 cajas de conexiones, mientras que la iluminancia del suelo seguía cumpliendo completamente con el estándar. Reducir estos puntos de bajada adicionales no solo disminuyó la cantidad de cable de cobre, acortó la longitud de tendido del conducto EMT y simplificó el cableado de entrada de corriente alterna (AC), sino que también ahorró horas de instalación al contratista.
Este proyecto de almacén logístico demuestra la importancia de una distribución de luz precisa en el sitio real de ingeniería. Los propietarios de plantas industriales pueden mantener una alta iluminancia del suelo y, al mismo tiempo, reducir el costo mensual de electricidad. El confiable diseño óptico de Campana no solo garantiza un rendimiento industrial a largo plazo, sino que también hace que el futuro mantenimiento diario por parte del personal de operación en el sitio sea rápido y sencillo.
5.2: Caso de proyecto 2: Iluminación de proyectores para deportes al aire libre y comercial (150W KD-FLN)
El informe de cálculo: Proyectores (Reflectores) LED de alta potencia de 150 vatios x 120 unidades (Proyecto 02)
Una cancha de tenis al aire libre necesita iluminación brillante para la cancha y, al mismo tiempo, evitar interferir con las zonas residenciales cercanas. Coydon proporcionó Proyectores (Reflectores) LED de alta potencia de salida de la serie 150W KD-FLN, instalados en postes de acero de 8 metros de altura alrededor de la cancha. Nuestro equipo óptico seleccionó lentes ópticas asimétricas especialmente diseñadas para proyectar la luz con precisión al área principal de juego de la cancha.
Antes de tender el cableado eléctrico subterráneo, el contratista utilizó el software DIALux para planificar un esquema completo de cobertura fotométrica. Los resultados de la simulación mostraron que esta luminaria, con una eficiencia luminosa de 130 lm/W, puede lograr una iluminancia promedio de 350 lux en el área de actividad de la cancha. El diseño de distribución de luz asimétrico redujo eficazmente la luz que se dispersa hacia arriba y evitó que el deslumbramiento molesto interfiriera con los conductores en las carreteras cercanas.
El personal de construcción en el sitio utilizó soportes de acero gruesos y pernos de anclaje pesados para fijar estos Proyectores (Reflectores) con grado de protección IP66 en los brazos transversales de los postes. Los instaladores conectaron módulos internos de protección contra sobretensiones dentro de cada caja del controlador para resistir sobretensiones de rayos de alto voltaje. Las mediciones con luxómetro confirmaron que no había zonas ciegas de iluminación entre la red lateral, los límites de la línea de fondo y los postes de la red. El alto índice de reproducción cromática Ra80+ y la temperatura de color de luz diurna estable de 5000K aseguraron que los jugadores pudieran seguir fácilmente la pelota de tenis amarilla que se mueve rápido durante la noche.
El control óptico asimétrico evitó que los jugadores recibieran directamente luz intensa y deslumbrante al seguir saques altos por encima de la cabeza. En comparación con la antigua solución de Proyectores (Reflectores) de halogenuros metálicos de 400W, este proyecto redujo el número total de luminarias. Una menor cantidad de luminarias no solo redujo los costos iniciales de hardware, sino que también redujo los costos de alquiler que el equipo de mantenimiento necesitaría más adelante para usar plataformas elevadoras para mantener las luminarias de postes altos.
Este proyecto de iluminación deportiva comercial demostró plenamente cómo un diseño óptico eficiente maximiza el rendimiento de iluminación real de la cancha. Los operadores del recinto pueden mantener el estándar de iluminancia requerido para la competencia y, al mismo tiempo, mantener el consumo de energía nocturno en un nivel extremadamente bajo. La avanzada tecnología de distribución de iluminación de proyectores, al mismo tiempo que ofrece efectos de iluminación deportiva de nivel profesional, evitó causar contaminación lumínica molesta a las comunidades cercanas.
6: Eliminar conjeturas con simulación fotométrica profesional DIALux
6.1: Por qué la simulación DIALux es el estándar de oro en las compras B2B
Si la iluminancia real en el suelo (lux) no pasa la aceptación en el sitio, los instaladores eléctricos tendrán que reemplazar las luminarias incorrectas, lo que causa un enorme desperdicio de fondos. Antes de comprar inventario de fábrica, realizar simulaciones con el software DIALux 3D puede eliminar la incertidumbre en el proceso de compra de iluminación industrial.
Nuestro equipo de diseño importa directamente los archivos de distribución de luz IES reales en el diseño digital de las instalaciones. En el modelo establecemos la altura del techo, la reflectancia de las paredes y la posición de las estanterías. El cálculo de distribución de luz puede mostrar los valores exactos de iluminancia en las áreas de trabajo del suelo y en los pasillos estrechos.
Detectar zonas oscuras o puntos críticos de alto deslumbramiento en la etapa temprana de la planificación del diseño puede evitar costosos retrasos en el cronograma causados por problemas de instalación. Los contratistas pueden probar virtualmente en el modelo de simulación los esquemas de ángulo del haz y altura de instalación. Esta previsualización digital asegura que la posición de instalación de las luminarias reales cumpla con las especificaciones del proyecto desde el principio.
El análisis de simulación puede evitar que los compradores adquieran en exceso luminarias, ahorrando así miles de dólares en costos innecesarios de luminarias y cableado. El informe 3D de distribución de luz generado puede proporcionar al propietario una prueba oficial de cumplimiento con los códigos de construcción locales. El equipo de compras, una vez seguro de que la salida de luz del proyecto cumple con los objetivos de diseño calculados, puede realizar con confianza pedidos grandes a la fábrica.
6.2: Cómo Coydon Lighting proporciona informes DIALux personalizados para su proyecto
Antes de realizar su pedido, Coydon Lighting ofrece un diseño de distribución DIALux personalizado gratuito para garantizar que la disposición de las luminarias logre el mejor efecto. Nuestro experimentado equipo de ingeniería de iluminación construye un modelo digital preciso de las instalaciones basado en el plano de su proyecto.
Utilizamos nuestras propias luminarias LED industriales de alta eficiencia (con eficiencias luminosas de 130 lm/W y 150 lm/W, respectivamente) para probar diversas opciones de distribución. Los ingenieros generan renderizaciones claras de pseudocolor que presentan con precisión la variación de la iluminancia (en foot-candles o lux) en el plano de trabajo. Estos mapas de calor intuitivos ayudan al equipo del cliente a evaluar instantáneamente la uniformidad de la luz e identificar posibles áreas de baja iluminancia.
Las vistas de renderizado totalmente en 3D muestran vívidamente el efecto real de la proyección del haz de luz sobre las estanterías de almacén, los equipos de producción y el suelo. Esta avanzada solución de distribución visual puede confirmar que su sitio cumple con estrictos códigos de construcción comercial, al mismo tiempo que evita luz desordenada.
El cliente recibirá un paquete completo de documentación de simulación fotométrica en formato PDF, que detalla la separación entre luminarias, la potencia total y los niveles de iluminancia calculados. Nuestro equipo técnico colaborará estrechamente con su contratista para ajustar finamente el ángulo de las luminarias y lograr el mejor rendimiento de iluminación. Elegir cooperar con Coydon significa que su proyecto obtendrá una solución de iluminación precisa y eficiente que cumple con los requisitos de presupuesto.
7: Matriz de selección comparativa: 130 lm/W frente a 150 lm/W
7.1: Tabla de comparación integral de funciones y aplicaciones
El personal de instalación en obra primero comprobará los puntos de instalación estructural antes de seleccionar la serie de luminaria. La siguiente matriz de comparación detalla las especificaciones y parámetros de hardware de la Campana Coydon KD-HBD (High Bay) y los Proyectores (Reflectores) para exteriores KD-FLN/FLM.
| Parámetro de especificación | Serie Campana KD-HBD | Serie Proyectores (Reflectores) KD-FLN y KD-FLM |
| Diseño de la carcasa | Cuerpo UFO redondo de aluminio fundido a presión. | Carcasa modular de aluminio de alta resistencia. |
| Motor de luz LED | Semiconductores optoelectrónicos OSRAM en el interior. | Chips de matriz LED Lumileds de alto flujo luminoso. |
| Eficacia del sistema | Alcanza una eficiencia de luminaria de 150 lm/W. | Alcanza una eficiencia de luminaria de 130 lm/W. |
| Grado de protección | Sellado contra polvo y agua IP65. | Clasificación IP66 de alta resistencia al agua para exteriores. |
| Distribución óptica | Lentes simétricas de 60°, 90° y 120°. | Simétrica de 30°/60°/90° o asimétrica de 60°x120°. |
| Uso principal | Almacenes de gran altura y plantas industriales. | Pistas de tenis, postes altos y fachadas. |
Los electricistas de obra pueden suspender directamente la Campana KD-HBD de las cerchas de acero del techo de los talleres de producción abiertos. Estas luminarias de diseño UFO, con una eficacia luminosa de 150 lm/W, no solo pueden reducir el consumo energético mensual, sino también garantizar que las áreas de trabajo en el suelo mantengan altos niveles de iluminación.
En exteriores, el equipo de instalación fija los Proyectores (Reflectores) KD-FLN y los Proyectores (Reflectores) KD-FLM de alta resistencia en postes altos perimetrales. Su exclusiva tecnología de conformación del haz permite proyectar la luz de manera uniforme y clara sobre la superficie del área, al tiempo que evita eficazmente que la luz dispersa se extienda hacia las calles de las zonas residenciales cercanas.
7.2: Lista de verificación clave para la compra por parte de responsables de instalaciones y contratistas
Antes de emitir una orden de compra (PO) para Campana, el personal de compras debe revisar primero las especificaciones del hardware. Verificar con antelación los detalles de la distribución del lugar de instalación puede evitar problemas innecesarios para el equipo de instalación.
Se deben consultar informes independientes de pruebas de esfera integradora LM-79 para confirmar la eficacia luminosa real de la luminaria, y consultar las curvas de depreciación del flujo luminoso de los chips LM-80; nunca se debe realizar una compra basándose únicamente en folletos promocionales atractivos que carezcan de datos de certificación.
Los planificadores deben seleccionar la configuración óptica según la altura de suspensión real: las lentes de vidrio de ángulo estrecho (60 grados) son adecuadas para proyectar la luz hacia el suelo a más de 10 metros, mientras que las lentes de ángulo amplio (120 grados) son adecuadas para zonas de estanterías más bajas.
Antes de emitir formalmente la orden de compra, es imprescindible obtener los archivos completos del diseño de distribución DIALux. Este informe de cálculo puede verificar la uniformidad de la iluminación en el suelo de los pasillos, garantizando que la solución sea razonable antes de invertir los fondos.
Compruebe las juntas de sellado de silicona en las esquinas de la carcasa de la luminaria. El uso de conectores de sellado que cumplan con las normas IP65 o IP66 puede evitar que el agua penetre durante el lavado con pistolas de agua a alta presión y dañe las placas de circuito del driver.
Por último, compruebe directamente las especificaciones de la marca de la fuente de alimentación del driver. Una fuente de alimentación integrada de alta calidad puede evitar que el driver se queme prematuramente, reduciendo así los costes de mantenimiento diario.
8: Junto con Coydon Lighting, impulse su próximo proyecto industrial
8.1: Calidad de suministro directo de fábrica y compromiso de garantía de cinco años
Comprar directamente a Coydon Lighting significa que cada pedido de lámparas LED cuenta con un estricto control de calidad a nivel de fábrica. Desde la fundición del aluminio hasta el embalaje final, todo nuestro proceso de producción está sometido a una supervisión rigurosa.
Antes de comenzar el proceso de montaje, los técnicos de la línea de producción inspeccionan los componentes del driver y los disipadores de calor de aluminio; el personal de control de calidad coloca las luminarias ensambladas en un banco de pruebas para realizar una prueba de envejecimiento continuo de hasta 48 horas.
El personal sumerge la carcasa de los Proyectores (Reflectores) en un tanque de agua para probar el rendimiento de las juntas de sellado de silicona con clasificación IP66; el personal de la plataforma de pruebas aplica impactos de alta tensión de sobretensión a la fuente de alimentación del driver y, al mismo tiempo, utiliza una esfera integradora óptica para registrar los datos de salida total de luz.
Los ingenieros de fábrica también realizan pruebas de vibración para garantizar que los pesados soportes de montaje permanezcan firmes durante el transporte en el lugar de instalación. El modelo de suministro directo de fábrica no solo elimina el sobreprecio de los intermediarios, sino que también garantiza la trazabilidad de todos los lotes de componentes.
Ofrecemos un sólido servicio de garantía de reemplazo de la unidad completa durante cinco años para toda nuestra gama de productos comerciales. Comprar directamente a Coydon ayuda a controlar con precisión el presupuesto de hardware del proyecto. Cada lote enviado incluye un compromiso de garantía fiable y cuenta con el soporte técnico de ingenieros profesionales de fábrica disponibles en todo momento.
8.2: Solicite ahora un plan de iluminación DIALux personalizado y gratuito
Actualizar la iluminación de instalaciones industriales no requiere avanzar a ciegas. Nuestro equipo de ingeniería puede proporcionar gratuitamente soluciones completas de simulación de distribución 3D DIALux para proyectos de almacenes y fábricas.
Solo necesita proporcionar las dimensiones del edificio, la altura de los ganchos del techo y los requisitos de iluminación objetivo del suelo (lux). Haga clic en el botón “Consulta Ahora” de esta página para enviar directamente los detalles del lugar a nuestro equipo de diseño.
Nuestros técnicos completarán en un plazo de 24 horas el modelado preciso de la cobertura de iluminación de los pasillos de producción y las zonas de estanterías de almacenamiento. Recibirá un mapa completo de distribución de iluminancia en pseudocolor adaptado a su plano específico, archivos IES, datos de cálculo de iluminancia media y recomendaciones sobre la cantidad de luminarias.
Cada solución de distribución personalizada incluye el precio unitario transparente de venta directa de fábrica de Coydon Campana KD-HBD o Proyectores (Reflectores) KD-FLN/FLM. Al eliminar el sobreprecio de los intermediarios, se garantiza que su proyecto de iluminación comercial se mantenga estrictamente dentro del presupuesto de hardware establecido.
Actúe ahora para mejorar la eficiencia de la iluminación de sus instalaciones sin riesgo financiero. Póngase en contacto con nosotros ahora para obtener un informe de simulación DIALux personalizado y gratuito, así como un precio de venta directa de fábrica altamente competitivo.
9: Preguntas frecuentes
Q1: ¿Con qué rapidez puede Coydon proporcionar una solución de simulación DIALux personalizada para un proyecto en el lugar?
Nuestro equipo técnico puede entregar un informe completo de distribución de iluminación DIALux en un plazo de 24 horas. Solo necesita proporcionar las dimensiones del almacén o del lugar, así como los requisitos de iluminancia objetivo (lux).
Q2: ¿Cuáles son las principales diferencias estructurales entre las luminarias con clasificación IP65 e IP66?
Las luminarias con clasificación IP65 son adecuadas para entornos de plantas industriales interiores y pueden resistir chorros de agua a baja presión; las luminarias con clasificación IP66 están equipadas con juntas de sellado de silicona más gruesas y están diseñadas específicamente para entornos exigentes, como el lavado con pistolas de agua a alta presión.
Q3: Si se produce una falla del driver en el lugar, ¿cómo gestiona Coydon el reemplazo bajo garantía?
Enviaremos directamente un driver nuevo o un conjunto completo de cabezal de lámpara para su reemplazo mediante transporte aéreo puerta a puerta. Los ingenieros de fábrica evaluarán el problema basándose en las fotografías del hardware defectuoso, sin necesidad de esperar a la inspección y provocar una prolongada interrupción del trabajo en el lugar.
Q4: ¿Pueden los contratistas personalizar el ángulo del haz o utilizar su propia identificación de marca para los Proyectores (Reflectores) de las series KD-FLN/FLM?
Sí. Para pedidos de proyectos, ofrecemos servicios como personalización de la distribución óptica, grabado láser del logotipo corporativo y soportes de montaje especiales. Póngase en contacto con nuestros ingenieros de ventas para confirmar los requisitos de cantidad mínima de pedido para su proyecto específico.
